1.iSpecRad-UVIR200-CAL LED燈帶譜輻射測量系統
iSpecRad-UVIR200-CAL 系列光譜輻射測量系統主要應用于各種 LED 燈管及燈具、LED 燈珠、氘燈、氙燈等輻射光源的光譜輻射測量，萊森光學光譜輻射測量系統溯源與 NIM(中國計量科學研究院)，也可以配置溯源美國 NIST 光通量標準燈，在 250-2500nm 光譜相對偏差優于 1%，iSpecRad-UVIR200-CAL 光光譜輻射測量系統根據配置不同需要搭配積分球或余弦輻射探頭，積分球出口均勻性穩定性優于 0.1%，得益于萊森光學技術研發團隊擁有十二年光學應用解決方案經驗，我們提供的積分球規格直徑從 50mm、100mm、150mm、300mm、1000mm、2000mm 等不同規格尺寸，余弦輻射探頭直徑 3.9mm、4.5mm、8mm 等不同規格尺寸，同時可根據用戶的需求定制各種高性能光譜輻射系統，積分球或余弦探頭尺寸都可以根據用戶需求定制。
iSpecRad-UVIR200-CAL 系列光譜輻射測量系統可根據用戶應用需求不同可配置積分球或余弦輻射功率探頭，一種應用需要測試不同波長光譜輻照值時需要配置光譜儀（光譜儀帶積分球或余弦輻射探頭標定溯源到 NIM），一種應用需要測試指定波長功率值可配置功率探頭，功率探頭標定溯源于美國 NIST。
2.顏色測量

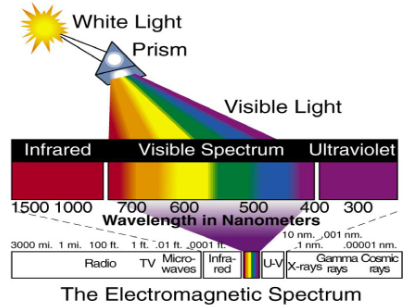

傳統的測色方法直接用人眼觀察，方法簡單靈活，但是結果依賴于觀測人員的經驗和心理、生理等主觀因素的影響，也依賴于觀察條件，結果使得測量結果的準確性和公正性經常受到質疑，目前已經被光譜測色技術取代。
顏色的產生：
視網膜光感細胞、視網膜接收體、視覺信號傳遞
心理、生理、物理量
彩色、非彩色

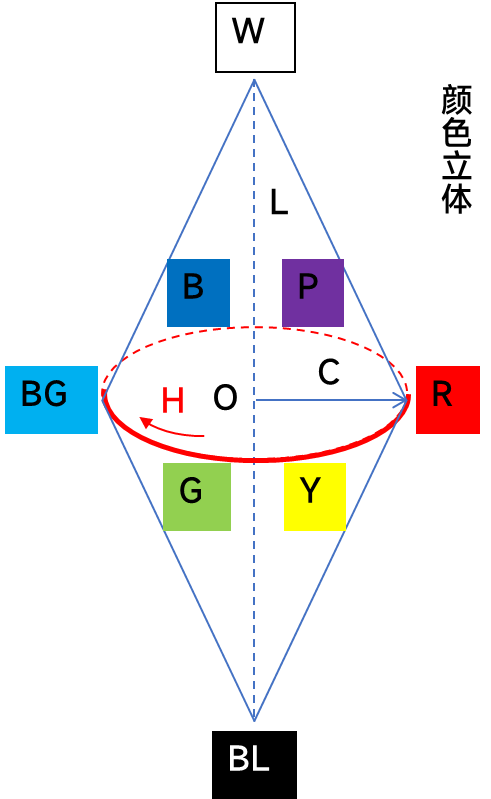

顏色的特性：
色調Hue：又稱色相，如紅、綠、藍等
明度Lightness：光亮度，與反射比有關
彩度Chroma：又稱飽和度，顏色的純度
人眼可分辨約13000種顏色

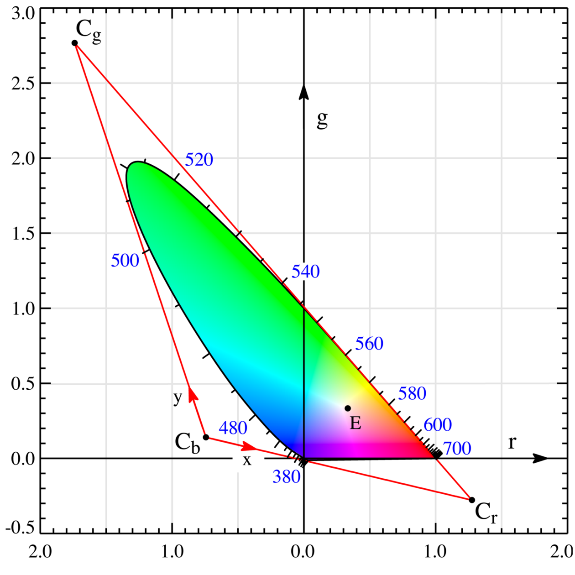

CIE1931-RGB系統所選用的三原色波長分別為700nm（R）、546.1nm（G）、435.8nm（B），在2度圓形視場范圍內用相同數量的三原色刺激值匹配出等能白光（E光源）來確定三刺激值單位。匹配等能白光的（R）、（G）、（B）三原色單位的亮度比率為1：4.5907：0.0601，它們的輻亮度比率為72.0962：1.3791：1。
CIE1931-RGB系統的r、g、b值會出現負值，用起來不方便，又不易理解。所以在CIE1931—RGB系統的基礎上，用三個假想原色X、Y、Z建立了一個新的色度系統，又稱CIE1931-XYZ系統。其中X為紅原色，Y為綠原色，Z為藍原色。
3.實驗
3.1實驗?zāi)康?/span>
測量光源的光通量、色溫及色坐標。
待測樣品圖
3.2實驗儀器列表
儀器/設備名稱 | 型號&序列號 | 配置明細 |
積分球 | iSphere-ISP200 | SMA光纖接口輸出 |
光譜儀 | iSpecRad-UVIR200 | 光譜范圍200-1150nm，SMA光纖接口輸出 |
接收光纖 | IFB-IR600-2-GS | |
支架 |
3.3實驗內容
按上圖示意圖搭建光路，在暗室條件下進行實驗，實際搭建光路如下圖所示。
實驗實際光路圖
3.4實驗結果
光源具有三擋亮度選擇，測量數據如下：
一檔亮度十組數據表 | |||||
編號 | 光通量/lm | 照度/Lux | 色溫/K | 色坐標x | 色坐標y |
1 | 18.148 | 7259.372 | 3723.767 | 0.3978 | 0.3972 |
2 | 18.133 | 7253.405 | 3723.823 | 0.3978 | 0.3972 |
3 | 18.130 | 7252.246 | 3723.655 | 0.3978 | 0.3972 |
4 | 18.098 | 7239.154 | 3723.747 | 0.3978 | 0.3971 |
5 | 18.116 | 7246.476 | 3723.991 | 0.3978 | 0.3972 |
6 | 18.127 | 7250.774 | 3723.688 | 0.3978 | 0.3971 |
7 | 18.123 | 7249.210 | 3723.824 | 0.3978 | 0.3971 |
8 | 18.119 | 7247.512 | 3723.823 | 0.3978 | 0.3971 |
9 | 18.081 | 7232.580 | 3723.978 | 0.3978 | 0.3972 |
10 | 18.120 | 7247.873 | 3724.194 | 0.3978 | 0.3972 |
二檔亮度十組數據表 | |||||
編號 | 光通量/lm | 照度/Lux | 色溫/K | 色坐標x | 色坐標y |
1 | 89.754 | 35901.570 | 3749.278 | 0.3957 | 0.3941 |
2 | 88.274 | 35309.631 | 3752.362 | 0.3955 | 0.3938 |
3 | 88.768 | 35507.155 | 3751.821 | 0.3955 | 0.3938 |
4 | 88.344 | 35337.647 | 3753.61 | 0.3954 | 0.3937 |
5 | 88.083 | 35233.062 | 3754.348 | 0.3954 | 0.3936 |
6 | 88.782 | 35512.794 | 3755.289 | 0.3953 | 0.3936 |
7 | 88.483 | 35393.165 | 3755.397 | 0.3953 | 0.3934 |
8 | 88.615 | 35446.048 | 3756.706 | 0.3952 | 0.3935 |
9 | 87.973 | 35189.107 | 3756.487 | 0.3952 | |
