0引言

在地學信息化中，遙感數據可以直接作為可視化信息來源。遙感數據蘊含著豐富的、不易被肉眼直接觀測到的地學信息，這需要開發并發展一些算法來提取遙感圖像可視信息之外的隱含信息，提高遙感信息的利用率。高光譜遙感技術的發展使利用宏觀技術（遙感）進行微觀信息（礦物）探測成為可能，其海量的數據和豐富的信息己使傳統的遙感數據處理及分析方法難以滿足實際應用的需要。同時，由于目前已有高光譜礦物識別技術操作的復雜性，以及遙感處理技術人員對地物光譜普遍缺乏認識與深入的理解，需要“傻瓜”型的高光譜礦物識別技術，促進高光譜礦物識別的全面應用；另一方面，在實際應用中極為迫切需要的是實現實時快速的信息提取與可視表達，如環境污染監測等。這二者需求的結合，需要開發滿足不同用戶需求的、智能型的快速高光譜礦物識別技術，增強高光譜數據礦物識別的智能化、自動化、規模化以及批處理，實現高光譜技術的“高科技”開發，“低門欄”應用，“低風險” 運行。

因此，本文在對礦物光譜特征深入研究的基礎之上，基于礦物光譜的相似性準則或邏輯關系，以ENVI軟件為平臺，利用IDL語言，充分使用其內部庫函數以及封裝的一些常用算法，研發高光譜 礦物識別模塊，實現礦物識別的自動智能識別，改善了高光譜遙感批量信息提取與應用能力，提高了高光譜地學應用的效率。

1礦物自動識別算法

1.1 算法設計

在對美國地調局（USGS）礦物光譜數據庫中礦物光譜綜合分析的基礎之上，以光譜的吸收譜帶特征為主，其它光譜特征參量為輔，基于礦物光譜的相似性準則或邏輯關系，構建了礦物識別譜系，建立礦物識別規則，采用IF-THEN語句進行決策判別，逐層開展礦物識別，開發了礦物分層譜系自動識別模塊（MAIM-SIT）。MAIM-SIT語句是對礦物光譜特征分析結果和 經驗知識的歸納性總結和表達過程，每一個MAIM-SIT語句相當于一種礦物或礦物組合的光譜識別規則。其基本表達式為：

對于給定不同光譜特征參量Ｗ的礦物M，其礦物光譜S可以進行知識化，并表示為W＝｛ω1，ω2，ω3，…，ωj｝（j＝1,2,3……，n）。其中j表示診斷性光譜特征參量的數目；ωj表示診斷性光譜特征參量的位置與相對權重，并隨j的增大而遞減。因此，對于光譜特征類似的礦物，ωj的位置序次關系非常重要。在上述IF-THEN語句中，［μj，μj+1］表示光譜區間。根據其特征參量之間內在的邏輯關系，其判別規則有3種表達方式：

①唯一性判別（存在性判別）。對于符合規則條件的像元判為某種礦物或礦物組合存在，否則判為否；

②否定性判別。如某個或某些特征出現，則不是某種礦物或礦物組合；

③似然性判別（模糊判別）。將所有規則條件根據其在判別決策過程中的重要性賦予一定的權值， 通過對每個規則判別結果的綜合處理，得出像元與待識別礦物的似然性測度。

1.2 部分礦物類或礦物識別舉例

在礦物分層譜系自動識別模塊（MAIM-SIT） 中，首先將0.4~2.5μｍ光譜區間劃分為兩個區域， 即小于1μｍ的光譜區和大于2μｍ的光譜區，其中，小于1μｍ光譜區域的譜帶為電子躍遷吸收譜帶，用 于識別含F(xiàn)e2+、Fe3+和 Mn2+等礦物或礦物類；大于２μｍ光譜區域的譜帶為絡陰離子振動的合頻或倍 頻，用于識別含Al-OH、Mg-OH和碳酸根等礦物或礦物類。然后，根據主要譜帶的位置將礦物劃分為含F(xiàn)e2+、Fe3+和 Mn2+礦物，碳酸鹽礦物、含Al-OH鍵礦物及含Mg-OH鍵礦物等大類。以主吸收譜帶和次要吸收譜帶的組合特征，并考慮到吸收譜帶在不同巖石中的變異，識別礦物類別。如對Al-OH鍵礦物可分為明礬石類、蒙脫石類、白云母類、高嶺石類等；含Mg-OH礦物可分為綠泥石類、黑云母類 等；碳酸鹽礦物礦物包括方解石類、白云石類等。對于礦物大類：

IF ω1[2165,2230]THEN M is Al-OH

IF ω1[2315,2230]THEN M is Mg-OH

IF ω1[2335,2386]THEN M is CO32+

IF ω1[1100,1100]THEN M is Fe2+

IF ω1[600,900]THEN M is Fe3+

IF ω1[450,600]THEN M is Mn2+

對于含Al-OH 礦物大類，可以進一步細分礦物種類：

IF（ω1∈2165 or 2175）and ω2∈2440 THEN M is 明礬石

IF ω1∈2205 and ω2∈2386THEN M is 多水高嶺石 or 微晶高嶺石

IF ω1∈2205 and ω2∈2386 THEN M is 微晶高嶺石

IF（ω1∈2205 or 2215）and ω2∈2440 THEN M is 蒙脫石 or 白云母

IF（ω1∈2205 or 2215）and ω2∈2440 and ω3∈2355 THEN M is 白云母

IF（ω1∈2205 or 2215）and ω2∈2355 and ω3∈2440 THEN M is 伊利石

2、應用

考慮到ENVI遙感圖像處理系統為目前國際上 高光譜數據處理的主流軟件系統，也是最常用的遙 感圖像處理工具，故選擇以ENVI為依托，以ENVI/IDL可視化開發語言為主，輔助以C++語言，開發成像光譜礦物識別模塊。

該模塊可以應用于新疆東天山哈密地區HyMap數據、西藏驅龍地區Hyperion數據以及美國 Cuprite地區AVIRIS數據礦物或礦物組合的識別。

在數據處理中，一方面，可以直接輸入原始數據，按模塊處理順序逐步進行處理，以致最終識別出礦物并進行制圖；另一方面，也可以直接輸入經過大氣校正的視反射率數據，直接利用礦物識別子模塊進行礦物識別。下面以新疆東天山黃山地區的HyMap數據為例進行礦物智能識別。黃山雜巖體侵位于干墩—雙岔溝復式背斜的軸部附近，受北北東向康古爾塔格深大斷裂及其次級 斷裂構成的斷裂帶所控制。黃山雜巖體呈近EW 向展布，在平面上呈似鐮刀狀，在剖面上呈盆狀。該巖體長3.8km，寬0.45km，出露面積1.71km2，巖體兩部延深＞1km，向東翹起（圖1）。黃山地區高光譜數據于2022年10月租用澳大利亞的成像光譜儀HyMap航空飛行獲取。利用所開發的礦物自動識別模塊MAIM-SIT，一次性地識別出該區可能存在的礦物組合或礦物，如Al-OH、Mg-OH、Mg-Fe、貧Al云母、富Al云母、方解石、綠泥石、綠簾石、蛇紋石和滑石（插頁彩片13）。

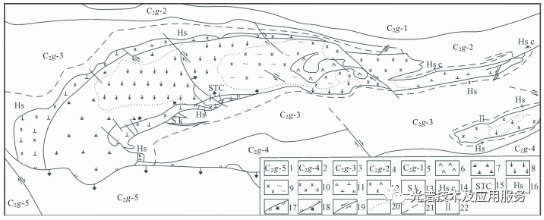

圖1 新疆哈密黃山銅鎳礦床地質略圖

1-下石炭統干墩組；2-干墩組第一巖性段；3-干墩組第二巖性段；4-干墩組第三巖性段；

5-干墩組第五巖性段；6-斜長角閃橄欖巖體；7-角閃二輝橄欖巖相；8-角閃二輝輝石巖相；

9-輝長蘇長巖相；10-輝長巖相；11-輝長閃長巖相；12-輝長閃長巖體；13-矽卡巖；

14-角巖化；15-蛇紋巖化；16-角巖；17-正斷層；18-逆斷層；

19-平移斷層；20-巖體界線；21-推測地質界線；22-礦體及編號

結合該區地質圖（圖1）分析，所識別的結果與該區的巖相展布基本一致，并從空間信息分布的角 度提供礦物的展布情況。

3 結語

本文在礦物光譜庫中礦物光譜特征綜合分析的基礎之上，將光譜特征參量進行知識化，基于知識化礦物光譜特征參量之間的相似性準則或邏輯關系，采用IF-THEN語句進行決策判別，開發了高光譜影像礦物識別模塊MAIM-SIT，基本實現高光譜遙感數據礦物的智能識別與批量處理，極大地提高了遙感數據快速高效的應用能力，初步解決了高光譜遙感微觀信息的實時快速提取與可視表達。由于該模塊僅僅是高光譜礦物自動識別的雛形，是基于ENVI軟件二次開發與IDL語言的結合，今后還需結合軟件工程進一步完善。

推薦：

便攜式地物光譜儀iSpecField-NIR/WNIR

專門用于野外遙感測量、土壤環境、礦物地質勘探等領域的最新明星產品，由于其操作靈活、便攜方便、光譜測試速度快、光譜數據準確是一款真正意義上便攜式地物光譜儀。

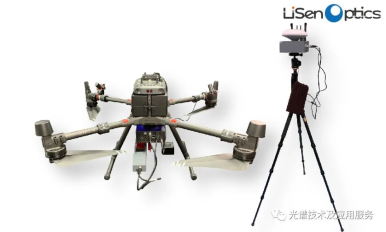

無人機機載高光譜成像系統 iSpecHyper-VM100

一款基于小型多旋翼無人機機載高光譜成像系統，該系統由高光譜成像相機、穩定云臺、機載控制與數據采集模塊、機載供電模塊等部分組成。無人機機載高光譜成像系統采用了獨有內置掃描系統和增穩系統，成功克服了小型無人機系統搭載推掃式高光譜相機時，由于無人機系統的震動造成的成像質量差的問題，同時具有高光譜分辨率和優異的成像性能。

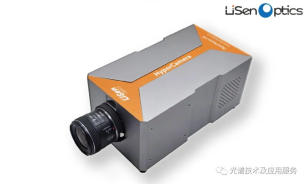

便攜式高光譜成像系統 iSpecHyper-VS1000
