機載LiDAR和高光譜融合實現溫帶天然林樹種識別

1 引 言

遙感技術應用于森林樹種分類已有多年的研究，但多限于光學數據。高光譜傳感器由于超細的窄波段設計，其光譜響應比寬波段的多光譜數據更靈敏，可更好地實現冠層生物物理參數和化學參數的估測，并成功應用于樹種分類。Buddenbaum等人對HyMap數據選用光譜角填圖及最大似然兩種分類方法，對德國西部的針葉林區進行了樹種及林齡的劃分; Goodenough等人利用Hyperi-on、ALI和ETM+3種遙感數據對加拿大維多利亞地區的5種森林類型進行了分類; Xiao等人利用AVIRIS數據及分層分類技術實現了城區樹種的填圖; 宮鵬等人利用高分辨率光譜儀實地測得光譜數據識別美國加州的6種主要針葉樹種，采用相鄰窄波段逐步加寬的方法，測試不同波段寬 度對樹種識別精度的影響。但光學數據的成像方式僅是對地物水平格局的描述，對于高覆蓋度的森林，由于其地形起伏，樹冠特征復雜等因素，僅憑光學遙感對其進行樹種制圖尚存在很大難度。LiDAR的傳感器能夠主動向被測目標發射特定波長(如1550nm)的電磁波，其脈沖信號可以穿透樹冠表層枝葉、樹干，到達地面，與地物作用發生反射和散射，部分光波最終被傳感器接收。通過測量地面采樣點激光回波脈沖相對于發射激光主波之間的時間延遲，得到傳感器到地面采樣點之間的距離，從而測量地表起伏狀況，獲得森林垂直結構等信息，因此林業上多用LiDAR數據提取森林垂直結構參數。特別是機載小光斑LiDAR，其傳感器的采樣密度大，光斑直徑小(1m左右)，更適合小范圍森林參數的精確提取。Brandtberg等人對維吉尼亞州西部闊葉混交林的研究表明，用落葉的LiDAR數據的NIR反射強度數據和LiDAR的高程數據相結合可用于某些闊葉樹種的分類; Dalponte等人將LiDAR獲得的高度信息，加入到復雜林分樹種的分類中，得出LiDAR首回波的高度信息對于分離光譜特征相似、但平均高度不同的樹種是非常有效的結論; 龐勇等人利用低密度和高密度的LiDAR點云數據，分別進行了林分平均高度的反演試驗，結果表明分位數法可以很好地進行林分平均高的估計。也有一些學者開展了基于LiDAR回波強度信息對樹種分類的研究(Holmgren等)。rka等人的研究表明，僅利用強度信息對針、闊葉林分類，可達到73%的分類精度。Reitberger等人利用高斯分解方法對波形數據處理并獲取每個回波的三維坐標、強度及波形寬度信息，成功對Bavarian國家森林公園進行了針、闊葉林的非監督分類。

盡管高光譜數據有精細的光譜信息，但區分光譜特征相似的樹種仍然受限;而LiDAR雖然可以獲取高精度的3維垂直結構信息，但缺少相應的光譜信息，仍然很難對復雜森林類型進行分類。將高光譜LiDAR數據相結合，實現優勢互補，并應用于林業已成為一個新的研究熱點，并且已有一些學者在該領域開展了相關研究(Asner等和Thomson; Trevor 等) 。在中國這兩種數據融合在林業上的應用還不多見，對于北方溫帶天然林樹種分類的能力如何尚不夠明確;另外，目前分類使用的訓練樣本大多采用目視解譯手動獲取，效率較低。

因此本文利用3維結構及精細光譜的雙重優勢，嘗試訓練樣本的自動提取方法，在此基礎上進行樹種識別，評估機載LiDAR和高光譜融合對溫帶天然林樹種識別的能力。

2 研究區與數據

2．1 研究區概況

研究區位于黑龍江省伊春市帶嶺區涼水國家級自然保護區(47°10'50″N,128°53'20″E)。地處歐亞大陸東緣，小興安嶺南坡達里帶嶺支脈的東坡，海拔高度在280—707m之間，為典型的低山丘陵地貌，具有明顯的溫帶大陸性季風氣候特征。年平均氣溫－0.3℃，年平均降水量676mm，年平均相對濕度78%，無霜期為100—120d。境內地帶性土壤為山地暗棕壤。氣候特點: 春季風大; 夏季氣溫較高，降雨集中; 秋季降溫急劇; 冬季漫長，寒冷干燥而多風雪。保護區面積為12133ha，森林總蓄積量170萬m3，區內自然資源豐富，植被群落類型復雜多樣，主要保護對象是以紅松(Pinus koraiensis)為主的溫帶針闊葉混交林生態系統，還有國家重點保護野生植物水曲柳(Fraxinus mandshurica)、黃菠蘿(Phllodendron amurense)、胡桃楸(Juglans mandshurica)等。

2．2 數據獲取

2.2.1 遙感數據獲取

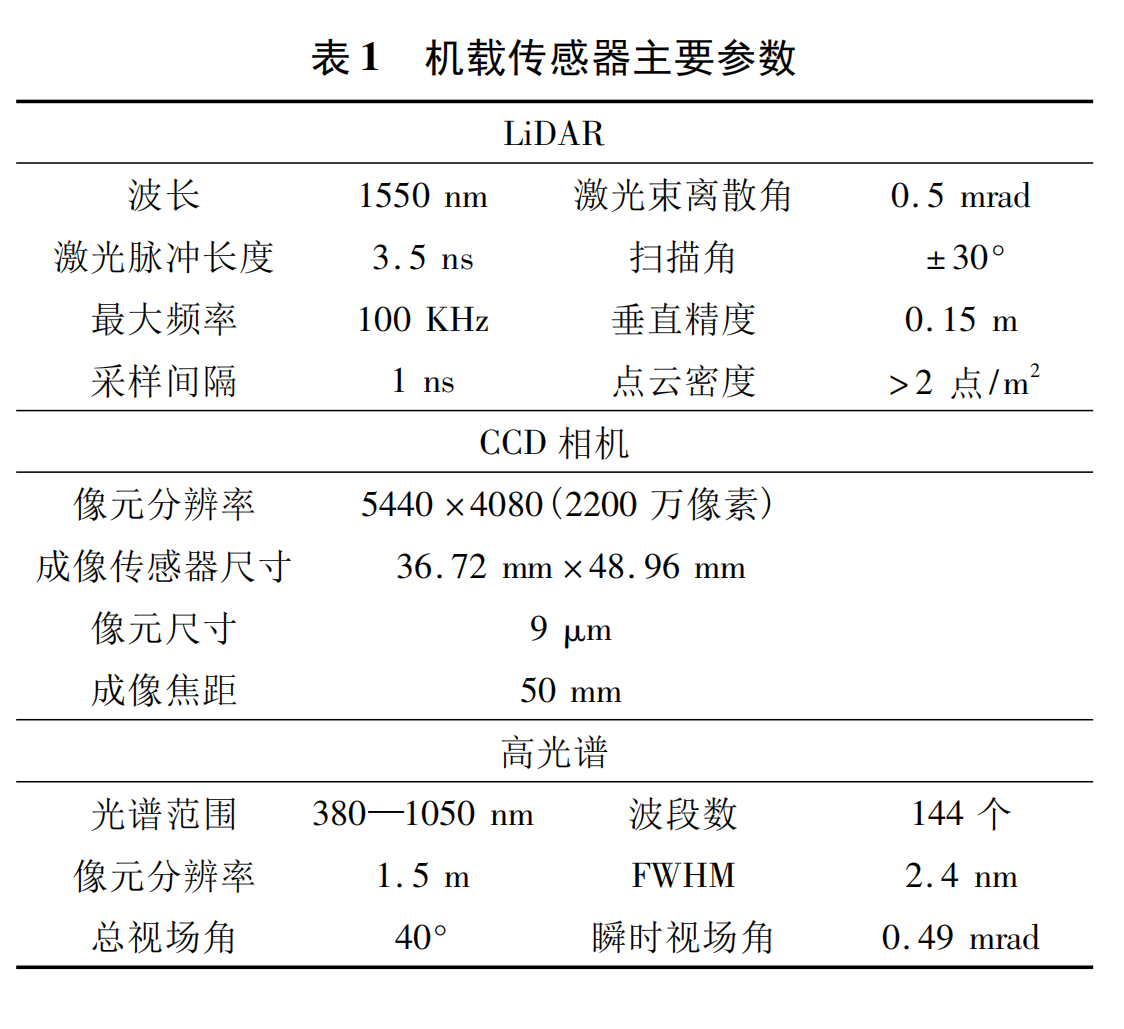

運-5小型多用途飛機承擔本次飛行任務，于2009年8月23日和9月4日分別搭載高光譜傳感器(CASI-1500)和LiDAR傳感器(LMS-Q560)在水自然保護區上空進行實驗數據采集。飛行地速180km/h，總覆蓋面積約為208.8km2，數據獲取當天晴朗無(少) 云。傳感器參數詳見表1。

2.2.2 地面數據獲取

2010年8月，對飛行區域進行樣地?cái)?shù)據的地面調查。樣地重點選取在研究區內珍貴或優勢的樹種區，視樣地類型分別設置邊長為30m、40m、50m的方形樣地每木檢尺:重點是用激光測距/測高儀TruPulse 360)測量樹高及枝下高，該儀器由于將激光發射點和視線設計在同一直線上，減小了測量誤差，測距精度300m以內為±0.3m，角度測量精度為±0.25°，保證了高度測量的準確性。另外還記錄了單木坐標 (拓普康全站儀),以及胸徑、冠幅等基本測樹因子。本研究區域覆蓋4塊方形樣地，1塊沿路兩側帶狀樣地，共1192株樹，樹種主要包括: 紅松、云冷杉、落葉松和白樺等。

3 研究方法

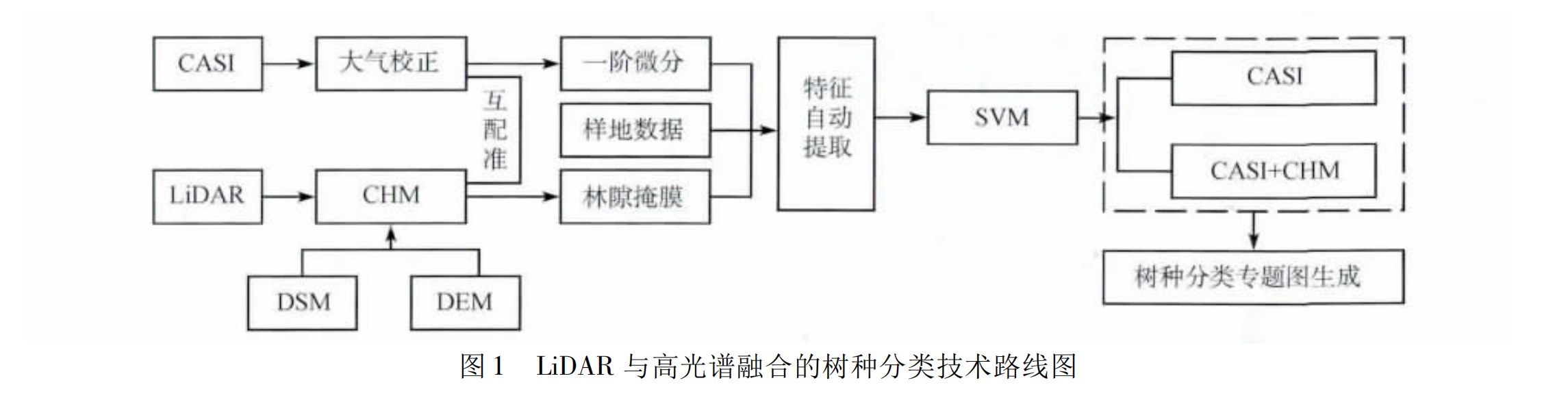

本文利用LiDAR獲取的垂直結構信息，根據實測的各樹種樹高分布統計，對高光譜影像進行分層空間掩膜處理，一是去除林間空隙等非樹木像元的干擾，提取冠層子集; 二是對于不同的樹種，其訓練樣本在特定樹高對應的光譜空間提取; 再結合光譜微分和曲線匹配技術，實現自動提取訓練樣本; 然后應用支持向量機(SVM)分類器，開展僅使用CASI數據和CASI+LiDAR(CASI+CHM)數據的樹種分類精度比較試驗。技術路線見圖1。

3．1 遙感數據處理

3.1.1 機載LiDAR數據處理

機載LiDAR數據處理包括數據預處理和數據后處理，前者一般由數據提供商完成，用戶得到點云數據產品; 后者由用戶根據各自需求完成，主要是對點云數據進行濾波分類，從激光點云中分離出地形表面激光點云數據子集以及區分不同地物激光點云數據子集。本文儀器中通過迭代、孤立點和閾值等算法濾波，對點云產品進行地面點和非地面點的分離。對已分類點云數據中的地面點通過不規則三角網(TIN) 插值運算生成DEM，首回波點插值生成DSM(Digital Sur-face Model)。DSM與DEM進行柵格差值運算得到高程歸一化后的數字冠層高度模型CHM(Canopy Height Model)。

3.1.2 機載高光譜數據的預處理

數據提供商對機載高光譜數據CASI進行了系統輻射定標，還需要通過大氣校正，消除成像時光照和大氣對地物反射率的貢獻，反演地物本身的真實反射率，從而有利于地表特征的提取。機載數據受大氣影響相對較小，所以比較容易糾正，結合前人研究，認為經驗線性法可操作性好，更適合低空機載小范圍數據的大氣校正，因而本文采用經驗線性法對CASI數據進行大氣校正。

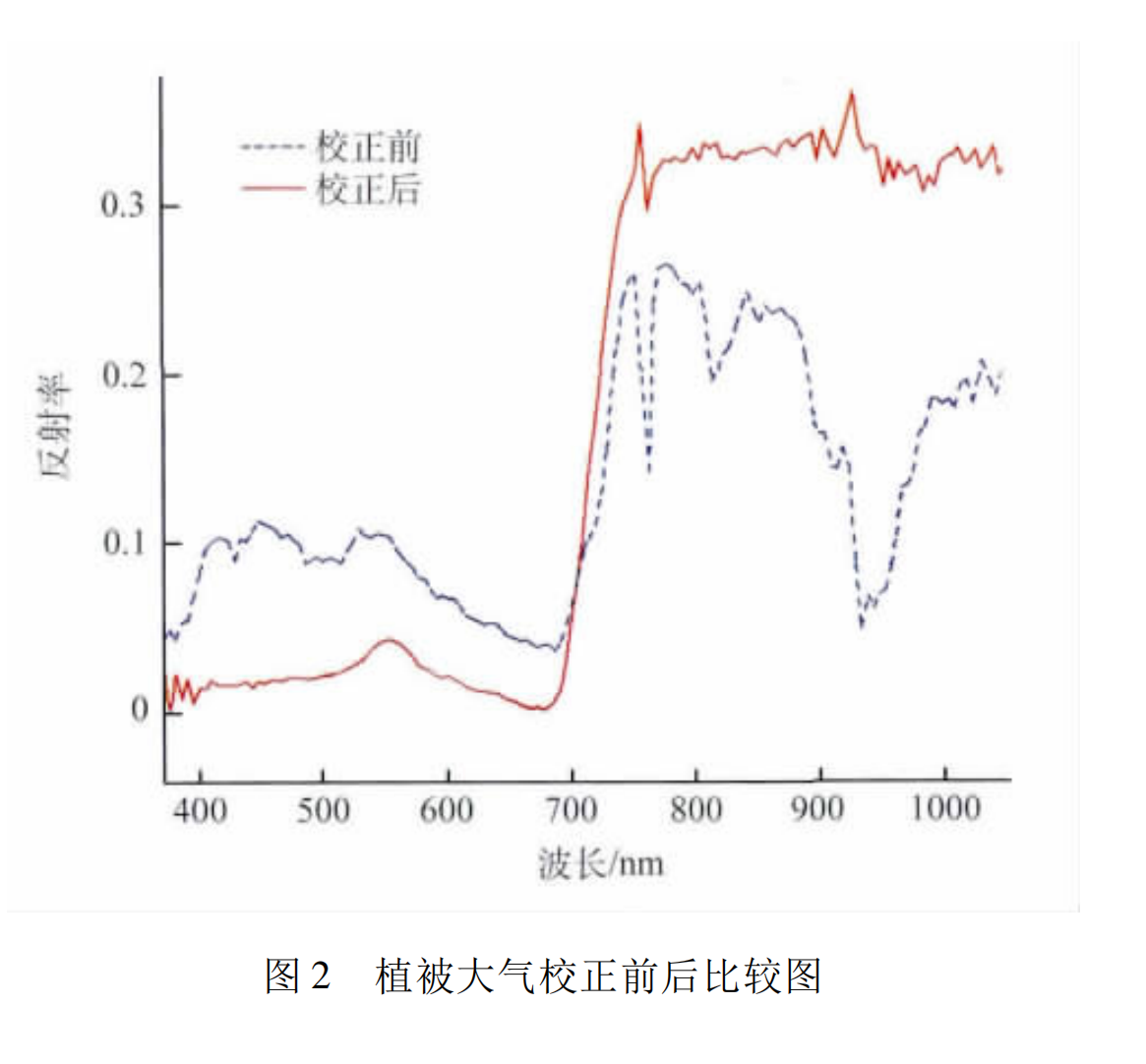

經驗線性法假設圖像DN值與反射率之間存在線性關系，建立飛行同步測量的地面反射率光譜和影像對應區域的DN值之間的關系式，通過線性回歸使各波段的DN值轉化為反射率，以消除大氣影響。地面目標一般選擇空間上足夠大，近似朗伯體、無斜坡且無植被覆蓋的均勻地物，盡量減小雙向反射影響和鄰近效應。圖2是經驗線性法對研究區植被大氣校正前后的比較圖。圖上可以看出，大氣校正前(虛線) 的光譜曲線在可見光波段反射值偏高，與近紅外肩部的反射率差值較小，藍波段的吸收谷和綠波段的小反射峰區分均不明顯，并且近紅外波段有多處明顯的吸收帶; 而大氣校正后(實線)的光譜曲線突出了谷底和峰值，并且近紅外波段形成明顯的高反射峰，符合植被的光譜曲線特征。因此認為經驗線性法已經較好地去除了光照和大氣的影響，數據可以用于后續的研究。

3.1.3 機載LiDAR與高光譜數據的互配準

機載LiDAR得到的CHM與CASI在融合應用之前，需先進行互配準。利用地面點云數據經TIN插值得到的0.5m高分辨率DEM,對CASI進行正射校正，消除因地形起伏等原因造成的圖像變形; 將LiDAR CHM最鄰近法重采樣為與CASI相同的空間分辨率1.5m，并在兩影像上沿著道路或平坦區

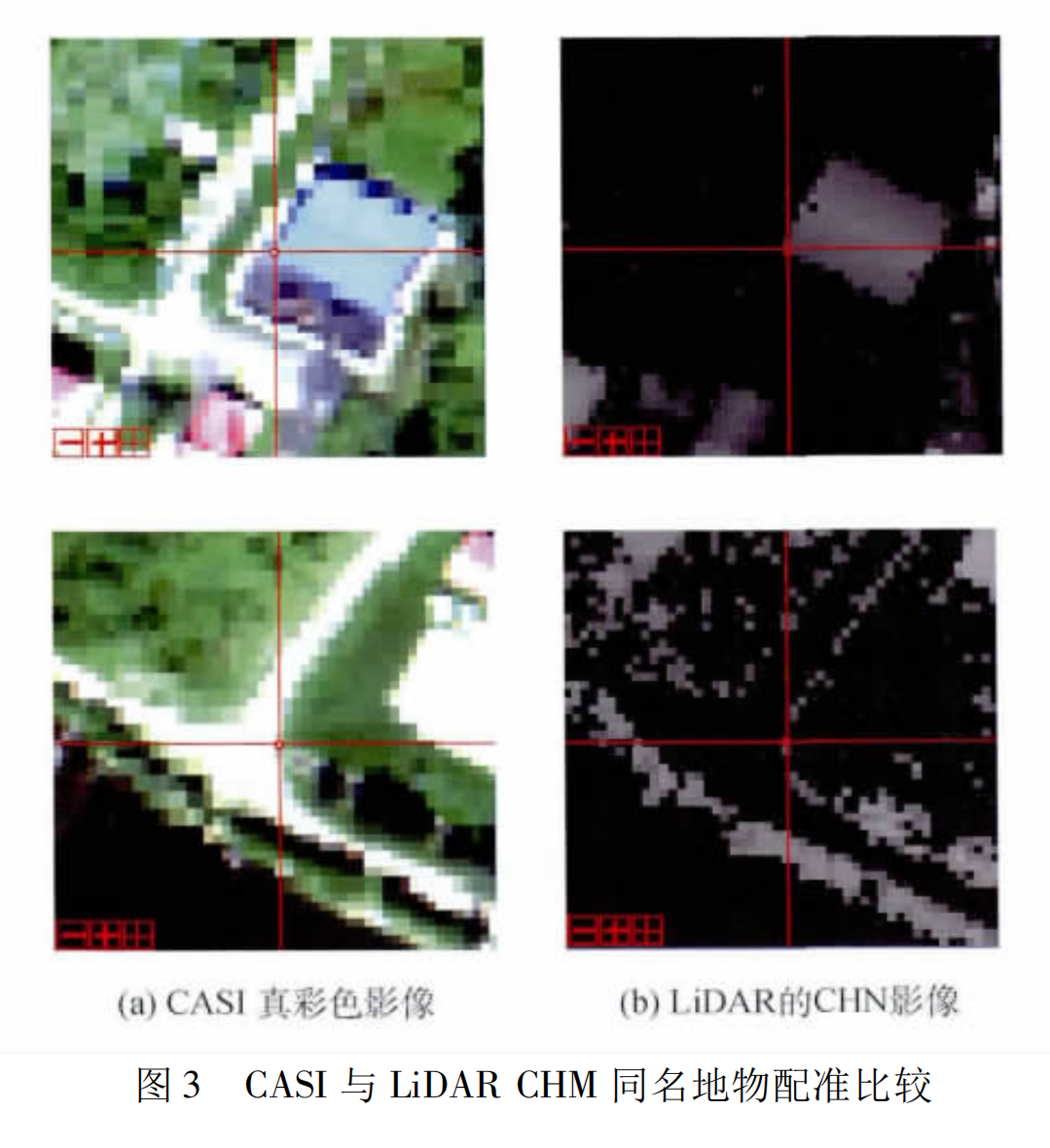

典型地物選取20個控制點，根據最小二乘法得到控制點對的平均誤差在2m以內，即約1個像元，因此認為本文兩種數據源的互配準是可信的。圖3為CA-SI與LiDAR CHM同名地物比較。

3．2 提取冠層子集

在高覆蓋度天然林區，林間空隙下的低矮灌木和草地的覆蓋度也非常高，其像元的光譜特征可能與某些林地像元的光譜特征相近，當這些像元被選為訓練樣本時，必然影響訓練樣本光譜與參考光譜間的匹配，降低分類精度。并且“同物異譜，異物同譜”現象也會影響到訓練樣本的提取，給樹種識別增加了難度。由于成熟林分不同樹種其高度范圍一般不同，本文首先對樣地實測各樹種的樹高分布進行統計，選取各樹種相對集中的高度區間(且盡量保持各樹種間的高度區間不重疊)，用LiDAR獲取的3維垂直結構信息對CASI影像分層進行空間掩膜，使各樹種在各自的高度空間內進行訓練樣本的提取，去除了林間空隙及不同高度樹種光譜的相互干擾，從而增大訓練樣本的提取精度。

3．3 訓練樣本的自動提取

由于太陽輻照度的變化、大氣效應和噪聲等因素的影響，地物固有的光譜特征在影像上會有失真，而光譜微分技術可以部分消除或減弱噪聲光譜對目標光譜的影響，并能在某些光譜段增大不同植被間的差異。對于數據中的噪聲干擾，本文采用一階光譜微分技術，突出近紅外區域的植被光譜反射特性，降低噪聲的同時增大了植被間的差異，并在此基礎上進行訓練樣本的自動提取。一階微分的定義:

式中，yi,j,λk表示高光譜影像第i列、第j行的像元在波長λk處的反射率值。隨機選取60%的外業調查點作為參考點，從一階微分影像上提取相應位置的各樹種均值光譜曲線作為參考光譜曲線，逐像元計算影像一階微分曲線與參考光譜曲線的相關系數Rxy。相關系數越大，說明兩曲線的匹配度越高，是相同樹種的可能性越大。

式中，Rxy 為相關系數，σxy為協方差，σxx、σyy為標準差。如果影像與參考光譜曲線進行全波長的匹配，一定程度上會因?yàn)椴ㄩL(zhǎng)區間過大而累加噪聲，造成訓練樣本的誤判，因此計算相關系數的特征區間應有所選擇。由于“綠峰”和“紅邊”是植被特有的光譜特征，不同樹種光譜曲線在該區間的吸收或反射特征有明顯差別，經過試驗比較，本文選取500—780nm可見光－近紅外波段區間作為研究區間，計算一階微分影像波譜與參考波譜間的Rxy。

3．4 分類及精度驗證

支持向量機SVM是Vapnik提出的針對分類和回歸問題的統計學習算法。通過學習算法，自動尋找那些對分類有較大區分能力的支持向量，構造分類器，將類間間隔最大化。它是專門針對小樣本訓練區分類的方法，彌補了傳統分類方法如最大似然法在高維、多源等大數據量情況下病態分類的不足，因而SVM在高光譜數據分類領域應用廣泛。本文將機載高光譜與LiDAR數據融合，選用SVM算法對研究區進行分類試驗。

高光譜數據由于波段間存在高相關性，數據冗余度高，因此分類前先對其進行最小噪聲分離變換MNF(Minimum Noise Fraction Rotation)去相關，實現信號與噪聲分離，使信息更加集中在有限的特征集中，同時使光譜特征向類特征向量匯集，增強分類信息。

從定量、定性兩個方面對分類結果進行評價:

(1)地面參考點: 將剩余的40%樣地實測點及0.2m的航空正射影像圖作為分類結果的驗證數據，建立誤差矩陣，統計計算總體及各樹種的分類精度值，定量比較分類精度;

(2)林相圖: 將該區域的林相圖疊加在分類結果圖上，定性比較分類結果與林相圖小班內優勢樹種組成及成數的差異。

4 結果與分析

4．1 不同樹種基于樹高的區別

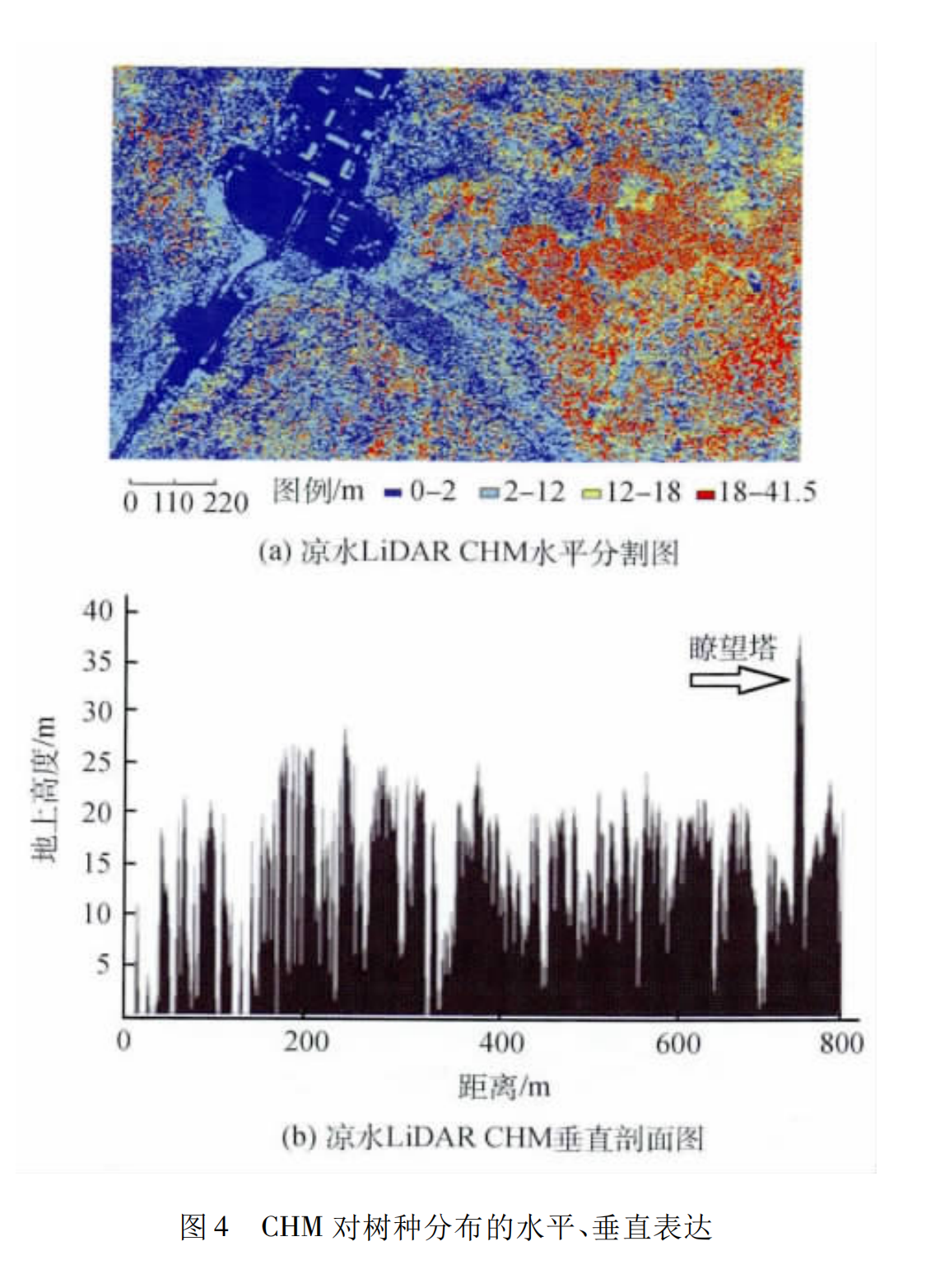

由LiDAR數據得到的冠層高度模型CHM，可以表征林冠垂直分布，獲得各樹種不同的高度、空間分布和冠層密度等多重信息。本文初始 CHM空間分辨率為0.5m，為了與CASI影像的像元對齊，將CHM最鄰近法重采樣為1.5m。研究區實測的樹冠東西、南北主方向冠幅，一般在 6×6m2以上，即每個樹冠約占16個像元，因此重采樣后的CHM仍可以準確的表達高光譜每個像元對應的樹種高度，保證了對CASI分層掩膜的精度，提高訓練樣本提取的準確度，進而有可能提高分類結果精度。圖4(a)為CHM的水平分割圖，顏色從藍至紅代表地物高度從低至高，地物高度越相近，顏色就越一致;

圖4(b)為CHM的垂直剖面圖，可以看出林隙、樹高以及樹冠大小，其中最高點為一處38m高的瞭望塔。因此本文首先根據樣地實測樹種間樹高的差異(圖 5)，用CHM對CASI影像進行掩膜，以增加光譜提取純度。

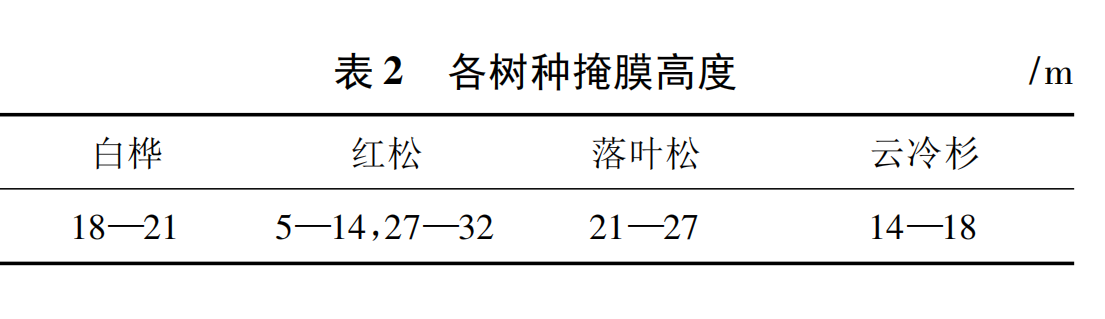

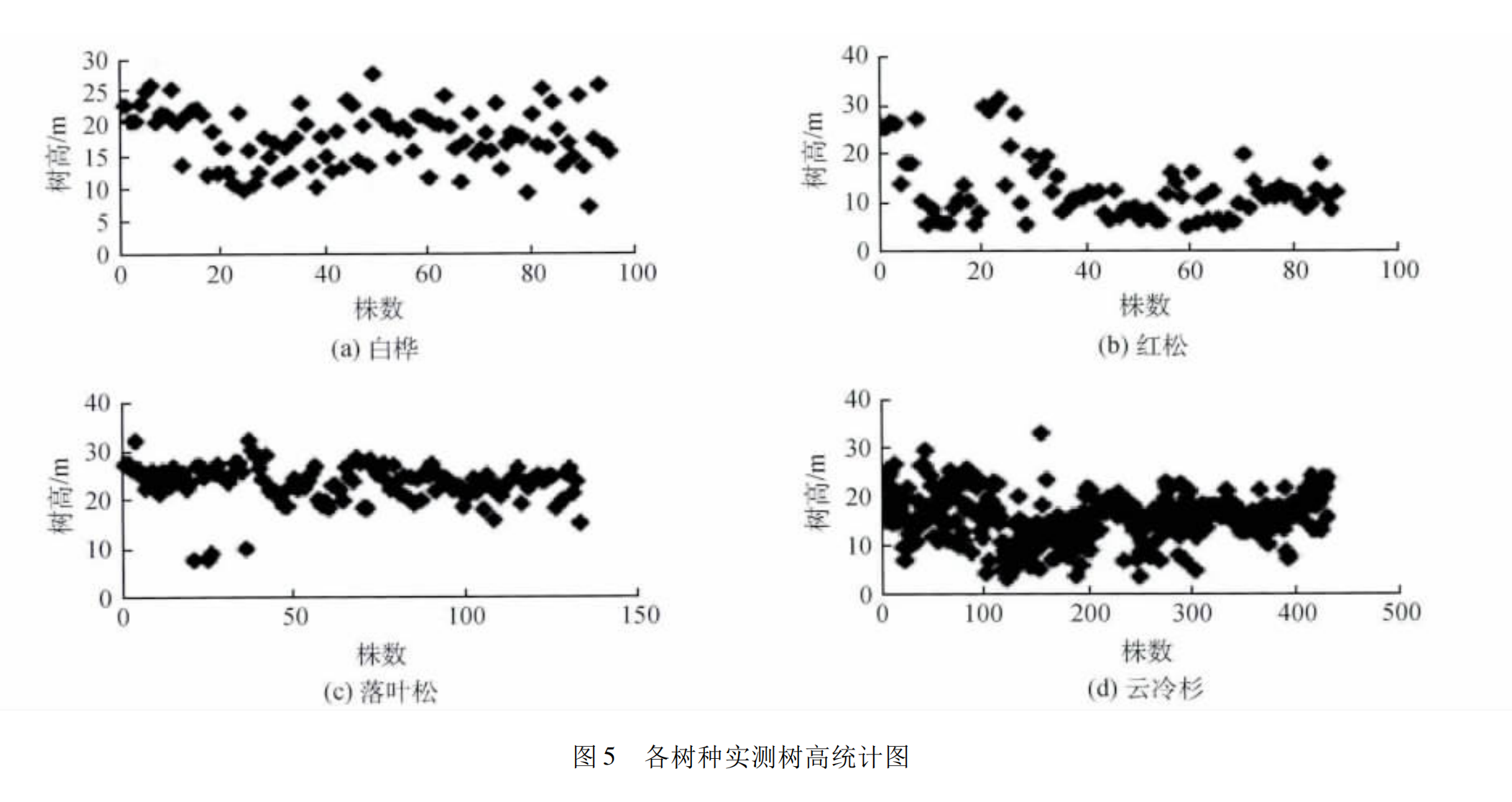

圖5為樣地實測各樹種的樹高分布圖，可以看出不同樹種高度分布有一定的范圍，為了準確提取訓練樣本，將各樹種的高度限定在一個較小且分布集中的范圍內，避免其他樹種的干擾，以此作為CHM對高光譜空間掩膜的依據。由于研究區柳樹較少，多聚叢生長，且光譜與其他樹種差異較大，容易提取到純凈光譜，因而直接在影像上提取其訓練樣本。最終確定的各樹種掩膜高度為表2所示。

4．2 基于光譜的樹種區別

選取一階微分曲線500—780nm反映植被生長狀況的區間進行波譜相關性分析，逐像元與參考點光譜微分均值曲線相匹配，計算相關系數并設置閾值，保留相關系數＞0.995的像元作為與參考點同類別的訓練樣本。

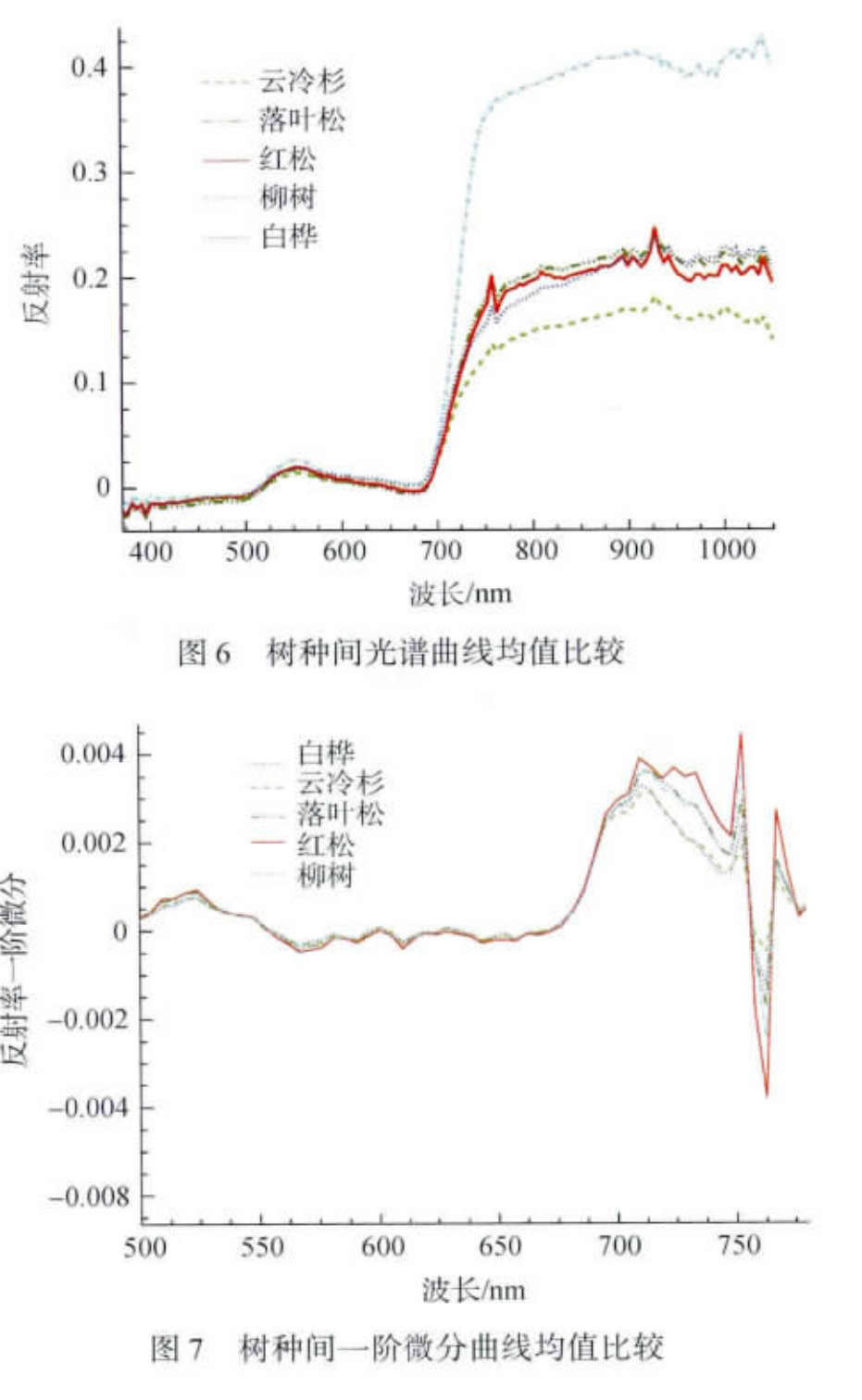

從原始光譜曲線(圖6)看，闊葉樹種中柳樹的反射率最高，與其他樣本的可分離性最大，可以直接對其進行特征提取; 而其他樹種波形及峰值都很相近，特別是落葉松和紅松的光譜曲線相似度更高，直接進行特征提取必然產生嚴重的混分現象，

但從一階微分曲線(圖7)上看，樹種間的差別比較明顯，且在“紅邊”范圍差異更加明顯。通過曲線匹配，可以很好地實現特征提取。

4．3 分類結果及精度評價

4.3.1 僅使用高光譜變量(CASI)的分類精度

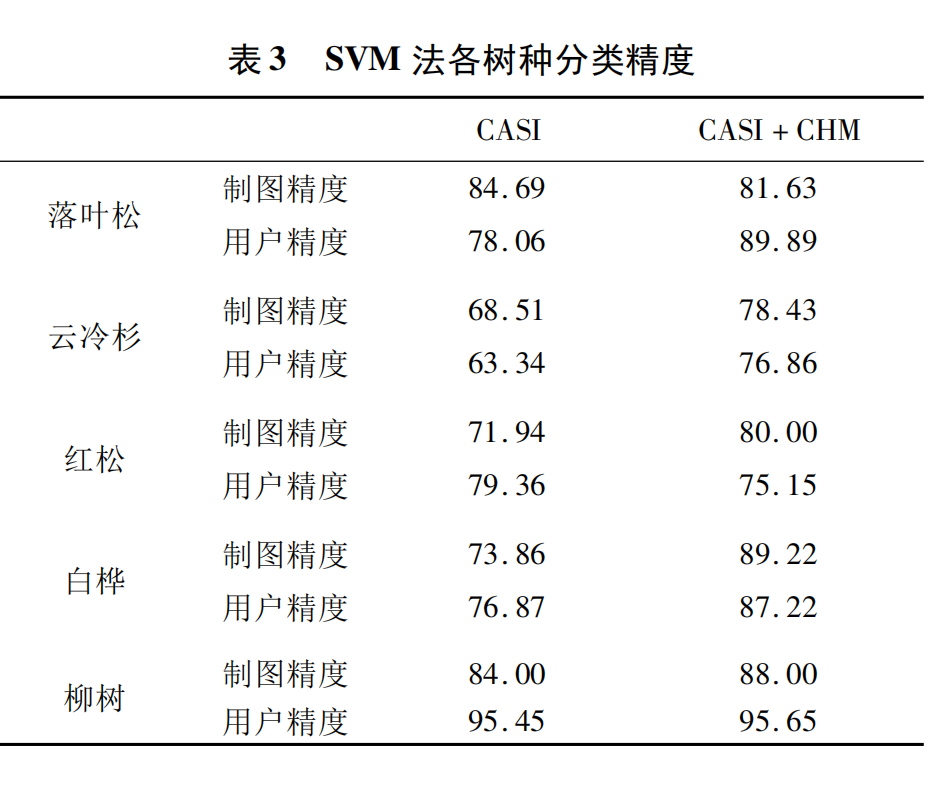

僅使用高光譜數據分類的方法，由于受到相似高度和光譜信息的不同樹種干擾，訓練樣本提取時存在精度不高的問題，從而導致混分的現象嚴重，影響了分類結果: 總體精度為76.71%，Kappa系數為0.71。其中闊葉樹的平均制圖精度和用戶精度分別為78.93%，86.16%(表3)，針葉樹為75.05%，73.59%。闊葉樹的總體分類精度好于針葉樹。柳樹的分類精度最高，用戶精度達到95.45%，紅松、落葉松和白樺精度相近，均為75%—80%，云冷杉最低，僅為63.34%。

4.3.2 高光譜加入CHM變量(CASI+CHM)的分類精度

將樹種高度信息加入訓練樣本的提取及分類過程中，減小了相似高度不同樹種光譜信息的相互干擾，訓練樣本和參考樣本光譜曲線的相關系數更高，分類總體精度也有較大幅度提高，總體精度達到83.88%，Kappa系數為0.80; 兩種方法對柳樹的分類精度差異不大，對其他各樹種的分類精度普遍有所提高。白樺和云冷杉制圖精度和用戶精度相差很小，說明這兩個樹種的識別很穩定，而落葉松和紅松相對差異偏大，可能這兩個樹種對訓練樣本的敏感性較高; 就用戶精度而言，柳樹最高(95.65%)，落葉松、白樺次之(在85%以上)，云冷杉較僅CASI變量的分類提高較大(+13.52%)，紅松略有降低(－4.21%)。

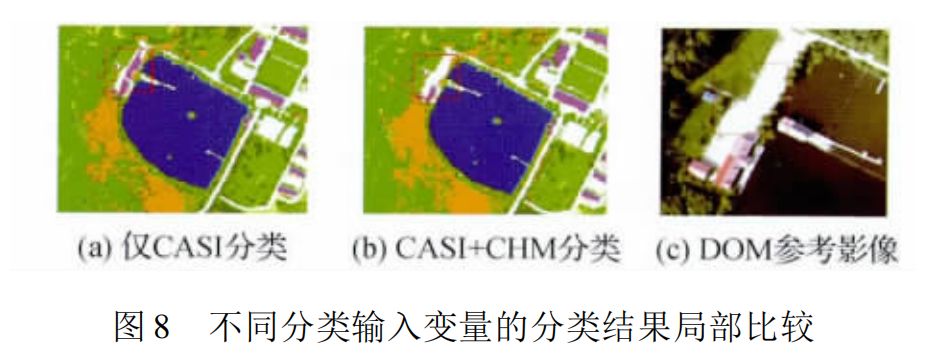

與DOM參考影像比較可以看出，圖8(a)將明顯的道路誤分類為建筑物，而圖8(b)則實現了準確分類。因此，采用CASI+CHM的分類結果優于僅用CASI。與僅用CASI數據的分類結果相比，CASI+CHM各樹種分類精度變化量如圖9所示，大多數樹種的制圖精度和用戶精度均有提高。云冷杉的用戶精度提高最大，為13.52%，落葉松次之，提高11.83%，達到89.89%，紅松略有降低(－4.21%),但制圖精度略有提高(+8.06%); 從用戶和制圖精度看，云冷杉和白樺的精度提高穩定且幅度較大，說明CASI+CHM數據應用本文分類方法對柳樹、云冷杉和白樺樹種的識別很好，落葉松和紅松的識別不夠穩定，但總體來說，CASI+CHM的總體精度高于僅CASI，加入樹高信息有效地提高了樹種的分類精度。CASI+CHM分類結果專題圖(圖10)將顯示各小班優勢樹種組成成數的林相圖疊加在分類結果專題圖上進行比較。可以看出，本文的分類結果與林相圖的樹種組成和分布總體吻合很好，僅局部個別小班存在一些差異，如林相圖上存在個別的小班優勢樹種紅松占十成，而分類圖上對應小班內除紅松分布密度較大外還有占明顯比例的白樺林。為進一步驗證本文分類結果的準確度，又將分類結果圖與 航空正射影像參考圖進行了比對，發現兩者的一致性較高

說明本文將機載LiDAR與高光譜融合進行高覆蓋度林區樹種分類的方法是可信的:不僅總體精度最高，大部分的樹種精度也比單純用高光譜數據精度高。

5 結論與討論

高光譜遙感以其特有的超細光譜特征已經在樹種識別方面發揮了優勢。有研究表明，僅用機載高光譜數據對部分樹種分類，其精度達到 60%—90%，證明了機載高光譜的樹種分類能力。但是對于高覆蓋度的復雜林區，“同物異譜、異物同譜”等現象普遍存在，使得僅憑光譜信息區分樹種的高光譜數據受到限制; 而LiDAR能夠獲取3維結構信息，特別適合于描述復雜林型的森林垂直分布特征，將機載LiDAR與高光譜數據融合對樹種分類是極具前景的。本文將機載LiDAR獲取的3維結構信息與高光譜的光譜信息融合，應用SVM分類器實現了研究 區的樹種分類。為評估LiDAR垂直結構信息參與分類的貢獻，比較了僅高光譜(僅CASI)和高光譜與LiDAR(CASI+CHM)融合數據的分類精度。分類結果精度比較表明，CASI+CHM的分類總體精度和Kappa系數均高于僅CASI，分別為83.88%和0.80。

說明加入垂直結構信息能有效提高高覆蓋度森林的樹種分類精度。分析其原因，主要是使得各樹種訓練樣本的提取能夠在相對獨立的光譜空間完成，大大減少了“異物同譜，同物異譜”的干擾，使訓練樣本提取更加準確，而訓練樣本的準確程度直接影響到分類的精度。將分類結果圖與林相圖小班的優勢樹種和成數相比較也說明本文分類方法是可行的，總體精度和大部分樹種的精度都很高。這與Dal- ponte等人、Trevor等人、Geerling等人以及Mundt等人應用高光譜與LiDAR融合數據對復雜林區、灘地和灌叢牧場等分類的結論是一致的。但是本文分類方法，并不是對所有樹種都適用。如紅松的用戶精度最低，僅為75.15%，原因可能是研究區有部分紅松人工幼齡林，其高度在5—15m，與大部分同是針葉林型的落葉松、云冷杉高度近似，盡管訓練樣本提取前進行了高度掩膜、并對光譜曲線一階微分變換，但仍然會存在混分的現象，因此影響了樹種的分類精度。在后續的研究中，將嘗試增加其他的特征提取技術，以便更好地增大樹種間光譜曲線的可分性，再結合LiDAR的垂直結構信息，有望進一步提高樹種分類的精度。
